[Verilog] Verilator tutorial (1) counter test해보기



지난 시간까지는 naver에 작성했는데



이제부터는 tistory에 업로드 해보고자 합니다.





지난시간에 만들어 놓은 1_counter 폴더를 2_waveform 이라는 이름으로 복사합니다.





waveform을 보기 위해서는

Makefile을 약간 수정하고 컴파일 한뒤에

sim_main.cpp도 수정해 줘야 하는데요



순서 정리를 해보겠습니다.



1. Makefile을 수정하고 compile 한다.

2. 출력으로 나온 Vcnt.h file을 보고 그에 따라 sim_main.cpp를 수정한다.



---



Makefile은 아래와 같이 수정합니다.



위 코드를



아래와 같이 수정합니다.



--trace를 추가하는 것이죠









그리고 나서 바로 make를 해줍니다.





이렇게 정상적으로 잘 나오고



이제는 뭐가 달라졌는지 봐야겠지요?



원래 Vcnt.h와 비교하면서 보겠습니다.



왼쪽은 --trace를 넣고난 후 Vcnt.h

오른쪽은 --trace를 안넣은 1_coutner의 Vcnt.h



입니다.



틀린그림 찾기 할 준비 되셨나요!!



시작합니다!

(정답은 바로 밑에 둘게요...ㅎㅎ)





정답은 아래와 같습니다.





다른 부분을 확대해서 보면



일단 Vcnt_VerilatedVcd 라는 class가 생겼습니다.



다음!







두가지가 추가되었네요!



원래는 없었던거 같은데 ㅎㅎ



넘어가기전에 꼭 확인하고 가야하는것은



void trace(VerilatedVcdC* tfp, int levels, int options = 0);



위 코드에 적힌



trace 함수의 input 형태입니다.



이제 waveform을 따보겠습니다!

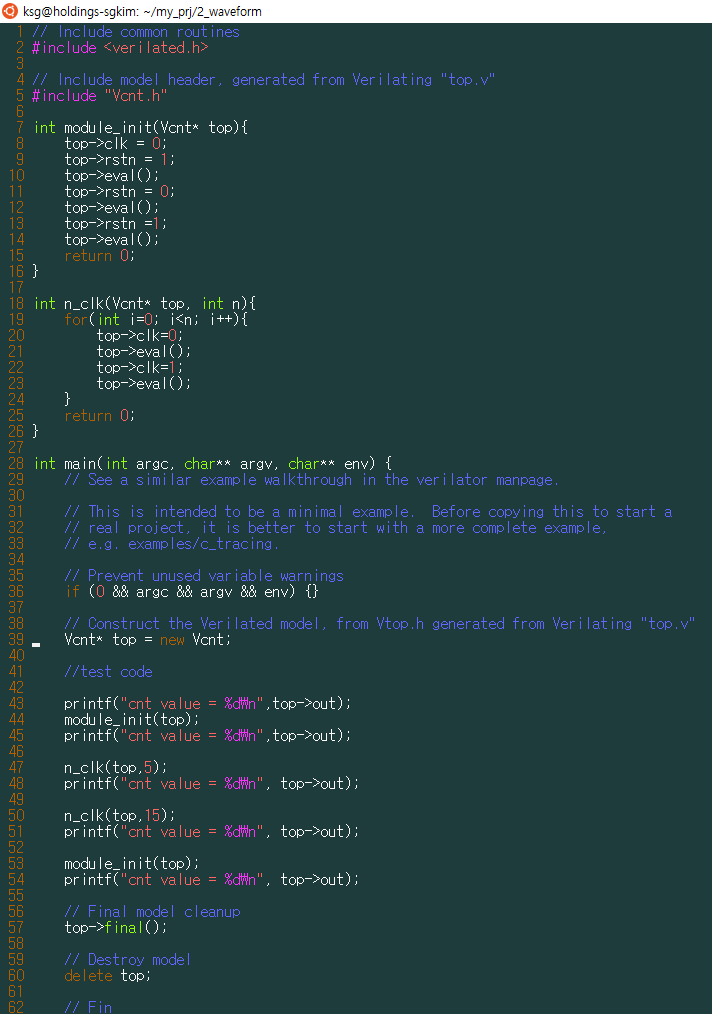

우선 코드가



이렇게 되어 있는데요



여기에 wavform을 보기 위한

코드를 추가해보겠습니다.



먼저





저기 적힌대로

"Verilated_vcd_c.h"를 추가합니다.



이어서 waveform을 받기 위한 준비를 하는 코드를 넣습니다.





테스트 코드부분은 좀 스타일을 바꿔서 작성해보겠습니다!



wave_fp->dump(시간)



위 처럼 작성해서 waveform을 추가하고 있는 것입니다.







마지막으로 wave_fp를 close한 뒤에

delete해주는 코드를 추가해줍니다.



최종코드는 이렇게 생겼습니다.







나와서 make를 해보니 새로운 파일이 생겼네요





gtkwave로 확인해보면



이렇게 잘 나왔음을 알 수 있습니다~!
